非破壊舗装構造調査

　この調査は健康診断に例えれば、レントゲンやCT、MRI検査に相当し、FWD（フォーリング・ウェイト・ディフレクトメータ）を用い非破壊で舗装の構造を調査するものです。

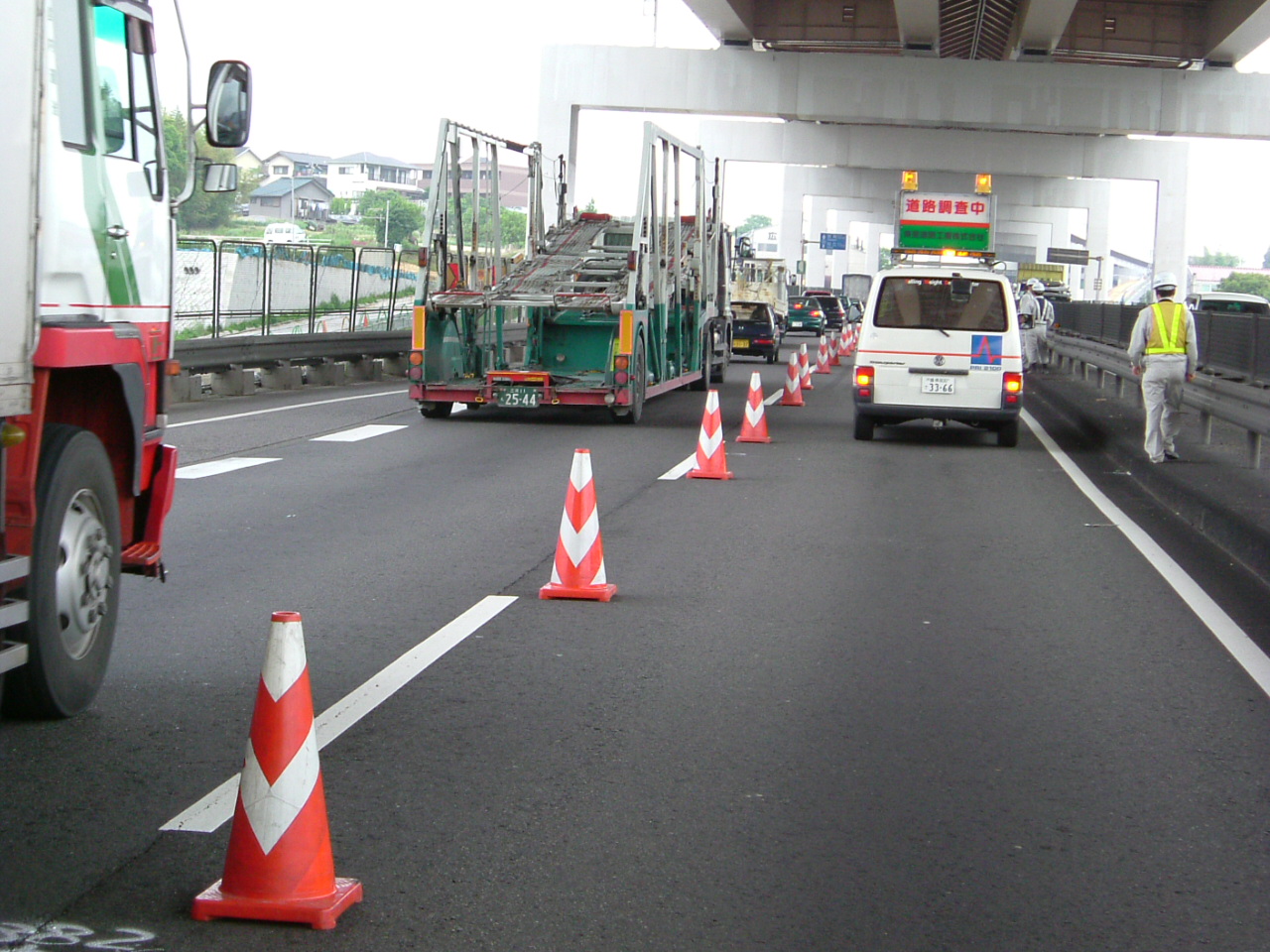

　　　FWDによる舗装構造調査状況

　　　　　　　　　　　

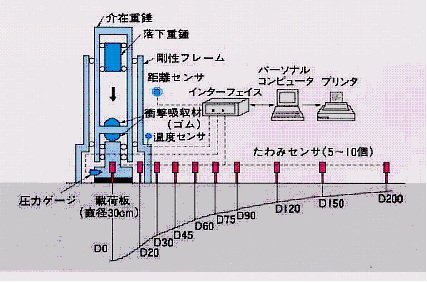

　FWDとは路面に一定の高さからおもりを落下させて衝撃荷重を加え、このときに生じるたわみをセンサにて計測するもので、これにより以下のような検討が可能です。

• 非破壊で既設舗装の構造評価ができ、舗装構成層のどの部分が傷んでいるのかが解ります。

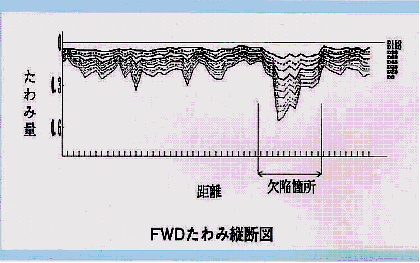

• 短時間で大量のデータが収集でき、路床や路盤の強度や支持力の変化を連続的に把握できます。
• 多層弾性理論を用いてたわみ量を解析することにより、舗装各層の弾性係数が推定でき、理論的な構造設計や余寿命の予測、合理的な修繕断面の検討ができます。
